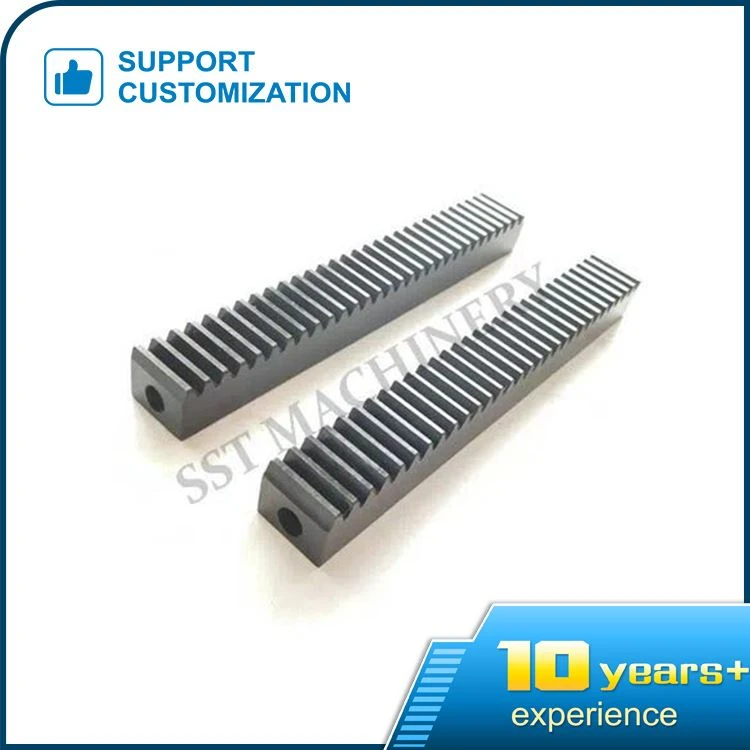

Rak Roda Gigi Datar

Pemilihan jenis, pemasangan dan pelumasan Flat Gear Rack:

1. Jenis pemilihanRak Roda Gigi Datar: modulus adalah nilai yang menunjukkan bentuk gigi dan ukuran roda gigi. Hanya jika modulus dan sudut tekanan kedua roda gigi sama, transmisi ikatan dapat dilakukan.

M=d/z, dengan D adalah diameter lingkaran referensi; Z adalah jumlah gigi. Semakin besar modulusnya, semakin kuat kapasitas bebannya.

Modulus umum: 0,5, 0,8, 1,0, 1,5, 2,0, 2,5, 3,0; Menurut penerapan sebenarnya, gaya beban * radius lingkaran referensi * faktor keamanan harus lebih kecil dari gaya transfer yang diijinkan.

Kebetulan, diameter lingkaran acuan, yaitu diameter lingkaran kelulusan, mempengaruhi kecepatan gerak. Rumus perhitungan spesifiknya adalah:

w=2 Π n/60

v=wr

Dimana W adalah kecepatan sudut, n adalah kecepatan rotasi, dan satuannya adalah r/min; R adalah jari-jari lingkaran kelulusan.

Dalam penerapan praktisnya, kita biasanya memilih gigi heliks. Adapun perbandingan antara gigi lurus dan gigi heliks, gigi heliks mempunyai perbedaan sebagai berikut:

A. Pengoperasiannya stabil dan kebisingannya rendah. Karena hanya sebagian dari setiap permukaan gigi roda gigi heliks yang berpartisipasi dalam proses penyambungan, atau dipahami bahwa setiap gigi secara bertahap berpartisipasi dalam penyatuan dan tidak akan menghasilkan getaran besar, sehingga kebisingannya rendah.

B. Kapasitas dukung beban-roda gigi heliks dengan modulus dan lebar yang sama lebih tinggi dibandingkan roda gigi pacu, karena dalam hal ini lebar gigi efektif roda gigi heliks lebih besar.

C. Karena permukaan kontak yang lebih bertautan, keakuratan gigi heliks umumnya lebih baik daripada gigi lurus dengan tingkat yang sama.

D. Karena roda gigi heliks mempunyai putaran-kiri dan-kanan, maka arahnya harus ditentukan ketika dicocokkan dengan rak. Umumnya, gigi-kiri dicocokkan dengan rak-kanan.

e. Sudut heliks adalah ciri khusus roda gigi heliks. Secara umum, sudut heliks pada roda gigi heliks yang biasa kita rujuk mengacu pada sudut heliks pada permukaan silinder pengindeksan. Semakin besar sudut heliksnya, semakin besar derajat kebetulannya, sehingga lebih kondusif untuk kelancaran pergerakan dan mengurangi kebisingan. Segala sesuatu mempunyai dua sisi. Meskipun peningkatan sudut heliks memberikan banyak keuntungan, gaya aksial yang dihasilkan selama pengoperasian juga meningkat. Oleh karena itu, ukuran sudut heliks harus bergantung pada persyaratan kualitas dan keakuratan pemesinan pekerjaan. Umumnya, 8-25. Jika ada persyaratan khusus untuk kebisingan, maka dapat diambil sebagai nilai yang lebih besar sesuai dengan situasi.

Kita bisa membuat rak gigi datar berkualitas baik.
