Set Roda Gigi Heliks

Kondisi penyatuan yang benar dari sepasang roda gigi heliks:

Memenuhi kondisi penyatuan: jika vektor normal pada titik kontak tegak lurus terhadap kecepatan gerak relatif di antara keduanya, maka keduanya terhubung dengan benar. Dua involute mana pun disatukan satu sama lain. Jika jarak gigi pada kondisi normal sama, maka gigi dapat disambung dengan benar.

Pada saat kedua gigi gigi yang saling bertautan bersentuhan maka gaya dan gaya reaksi antar permukaan gigi menimbulkan tegangan kontak pada kedua permukaan kerja tersebut. Karena posisi titik penyatuan berubah dan roda gigi bergerak secara berkala, tegangan kontak berubah dalam siklus yang berdenyut.

Di bawah pengaruh tegangan kontak bolak-balik ini untuk waktu yang lama, retakan kecil akan muncul pada tanda pahat pada permukaan gigi. Retakan semacam ini lambat laun akan meluas kesamping di permukaan. Setelah retakan membentuk cincin, permukaan gigi roda gigi akan menghasilkan sedikit area yang terkelupas dan membentuk beberapa lubang kelelahan.

Untuk transmisi gigi terbuka atau transmisi gigi tertutup yang mengandung oli pelumas yang tidak bersih, akibat adanya geseran relatif antar permukaan gigi yang menyatu, beberapa partikel abrasif yang keras masuk ke permukaan gesekan, yang mengubah profil gigi dan meningkatkan jarak bebas samping, sehingga gigi terlalu banyak. menipis sehingga menyebabkan patah gigi. Secara umum, hanya jika partikel abrasif tercampur dalam oli pelumas, permukaan roda gigi akan aus oleh partikel abrasif selama pengoperasian.

Untuk transmisi gigi kecepatan tinggi dan beban berat, karena gesekan besar antara permukaan gigi dan kecepatan relatif besar, suhu area penyambungan terlalu tinggi. Jika kondisi pelumasan buruk maka lapisan oli antar permukaan gigi akan hilang sehingga menyebabkan permukaan logam kedua gigi langsung bersentuhan sehingga menyebabkan saling adhesi. Ketika kedua permukaan gigi terus bergerak relatif satu sama lain, permukaan gigi yang lebih keras akan merobek beberapa bahan pada permukaan gigi yang lebih lunak sepanjang arah geser sehingga membentuk alur.

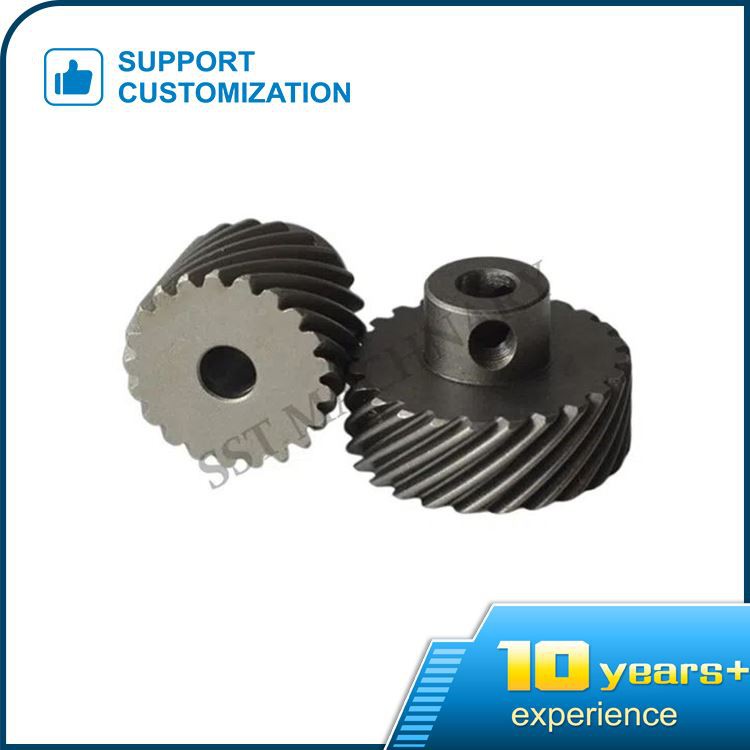

Kita dapat membuat set roda gigi heliks berkualitas baik sebagai gambar.
