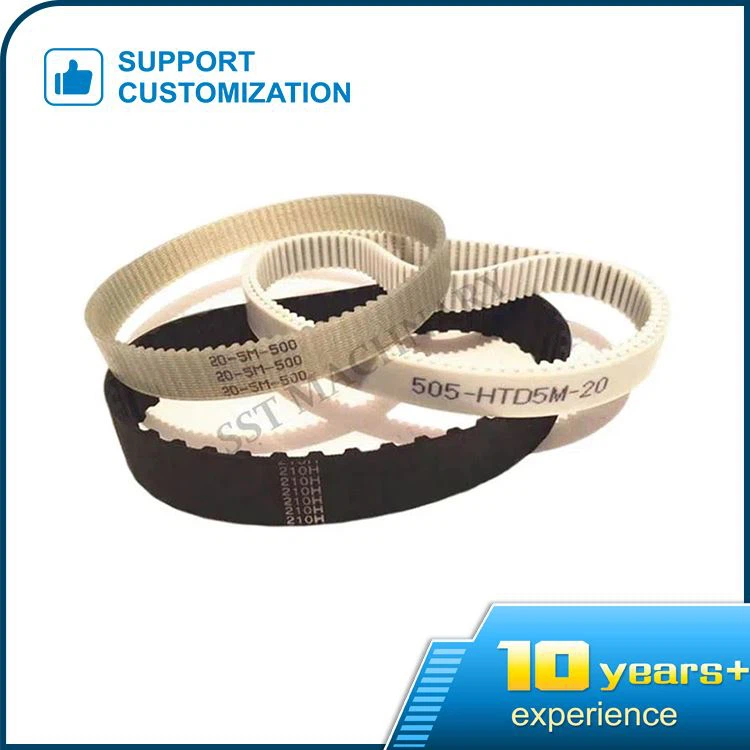

Pitch Sabuk Waktu

Nada sabuk waktu:

Diameter pitch katrol sinkron adalah diameter lingkaran pitch katrol sinkron. Dari sudut pandang roda gigi, diameter pitch tampak seperti angka abstrak. Namun, ini adalah angka yang sangat penting, karena banyak data pada roda gigi yang berhubungan dengan diameter pitch. Contoh: jumlah gigi * modulus=diameter lingkaran pemisah. Sederhananya, diameter pitch timing belt adalah titik potong (titik singgung) dua roda gigi.

Radius pitch timing belt dihitung sebagai berikut:

Perhitungan lingkaran nada:

1. Roda gigi meshing eksternal (roda gigi yang dimodifikasi dan tidak dimodifikasi)

Radius pitch=jarak pusat * jumlah gigi / jumlah gigi

2. Roda gigi meshing internal (roda gigi yang dimodifikasi dan tidak dimodifikasi)

Radius pitch=jarak pusat * jumlah gigi / jumlah perbedaan gigi

Perhitungan data katrol sinkron lainnya

1. Perhitungan diameter pitch katrol sinkron:

Jika pitch roda sinkron adalah DP, jumlah giginya Z, dan PI adalah π, maka rumus perhitungannya adalah sebagai berikut:

Dp=p × Z/π

2. Perhitungan diameter luar aktual katrol sinkron:

Misalkan diameter pitch sabuk sinkron adalah DP dan pitch dari atas belt menjadi δ, maka rumus perhitungannya adalah sebagai berikut:

De= Dp-2 δ

3. Perhitungan jarak pusat katrol sinkron:

Jika panjang pitch timing belt pada sabuk sinkron adalah l, jarak tengah kedua poros adalah C, diameter pitch puli besar adalah DP, dan diameter pitch puli kecil adalah DP, maka rumus perhitungannya adalah sebagai berikut :

B= L – 1,57 (Dp+dp)
